1. Introduzione
This manual provides essential instructions for the installation, operation, and maintenance of your EDECOA Hybrid Inverter 7000VA/6200W. This device integrates an inverter, an MPPT solar charger, and a battery charger into a single unit, designed to provide reliable power for various applications. Please read this manual thoroughly before installation and use to ensure proper function and safety.
2. Istruzzioni di sicurità
Osservate sempre e seguenti precauzioni di sicurezza per riduce u risicu di scossa elettrica, incendi o ferite:
- L'installazione deve esse fatta da un persunale qualificatu.
- Assicuratevi chì tutti i fili sianu cunnessi currettamente è fissati in modu sicuru.
- Ùn smuntate micca l'inverter. Ùn ci sò micca pezzi riparabili da l'utente à l'internu.
- Mantene l'inverter luntanu da materiali inflammabili è assicurà una ventilazione adatta.
- Portate l'equipaggiu di prutezzione individuale (DPI) adattatu durante l'installazione è a manutenzione.
- Disconnect all power sources (AC, PV, and battery) before performing any maintenance or wiring.
- This inverter is designed for indoor use in a controlled environment. Avoid exposure to water, high humidity, or extreme temperatures.
3. Produttu Finituview
3.1 Funzioni chjave
- Uscita d'onda sinusoidale pura: Fornisce una putenza pulita è stabile adatta per l'elettronica sensibile.
- Integrated MPPT Solar Charge Controller: 110A maximum PV current for efficient solar energy harvesting.
- Caricatore di batterie: 80A maximum AC charging current.
- Ampia gamma d'ingressu fotovoltaicu: Adaptable to various solar panel types and sizes.
- Modi operativi multiplici: 4 charging modes and 3 output modes for flexible power management.
- Compatibilità di batterie: Supports FLD, AGM, Gel, and LiFePo4 battery types, configurable via LCD.
- Prutezzioni di Sicurezza: Overload, over-temperature, and short-circuit protection.
- Modu ECO: Reduced power consumption (< 15 W) to prevent battery wear.
- Porti di cumunicazione: Includes RS232/RS485+BMS for monitoring and control (WiFi module compatible).
3.2 Cumponenti è dimensioni di u pruduttu
The EDECOA Hybrid Inverter combines multiple functionalities in a compact design. Below are the general dimensions and a diagram of its main components and connection ports.
Figura 3.2.1: Product dimensions. The inverter measures approximately 423mm (16.65 inches) in height, 300mm (11.81 inches) in width, and 105mm (4.13 inches) in depth.
Figura 3.2.2: Pannellu frontale è posteriore sopraview. The front panel features an LCD display, touchable buttons, and RGB LED indicators. The rear panel includes terminals for Battery In (+/-), PV In (+/-), AC EPS Out Port, AC Main Out Port, AC In Port, Ground Terminal, RS232/RS485+BMS Comm Port, and an ON/OFF Switch.
4. Setup è Installazione
4.1 Muntà l'inverter
- Sceglite un locu adattatu chì sia asciuttu, ben ventilatu è prutettu da a luce diretta di u sole è da l'umidità.
- Assicuratevi chì ci sia una distanza sufficiente intornu à l'inverter per un flussu d'aria è una dissipazione di u calore adatti.
- Mount the inverter vertically on a sturdy wall using appropriate fasteners.
4.2 Connessioni Wiring
Refer to Figure 3.2.2 for port locations. All wiring must comply with local electrical codes.
- Cunnessione di a batteria: Connect the battery bank (48V DC) to the 'Batt. In (+)' and 'Batt. In (-)' terminals. Ensure correct polarity.
- Cunnessione di u gruppu fotovoltaicu: Connect the solar panel array to the 'PV In+' and 'PV In-' terminals. Observe correct polarity and ensure the PV input voltage and current are within the inverter's specifications (max 110A PV).
- Cunnessione AC Input: Connect the AC utility grid or generator to the 'AC In Port'.
- Cunnessione di uscita AC: Connect your loads to the 'AC Main Out Port' and 'AC EPS Out Port'.
- Messa a terra: Cunnette u terminal di terra à una terra affidabile.
Impurtante: Always connect the battery first, then the PV array, and finally the AC input. When disconnecting, reverse the order.
5. Operating Instructions
5.1 Power-Up iniziale
- After all connections are secure, switch on the battery breaker.
- Accendete l'interruttore di u generatore fotovoltaicu.
- Switch on the AC input breaker.
- Finally, turn on the inverter's ON/OFF switch. The LCD display will illuminate.
5.2 Schermu LCD è Impostazioni
The LCD provides real-time system status and allows configuration of various parameters.

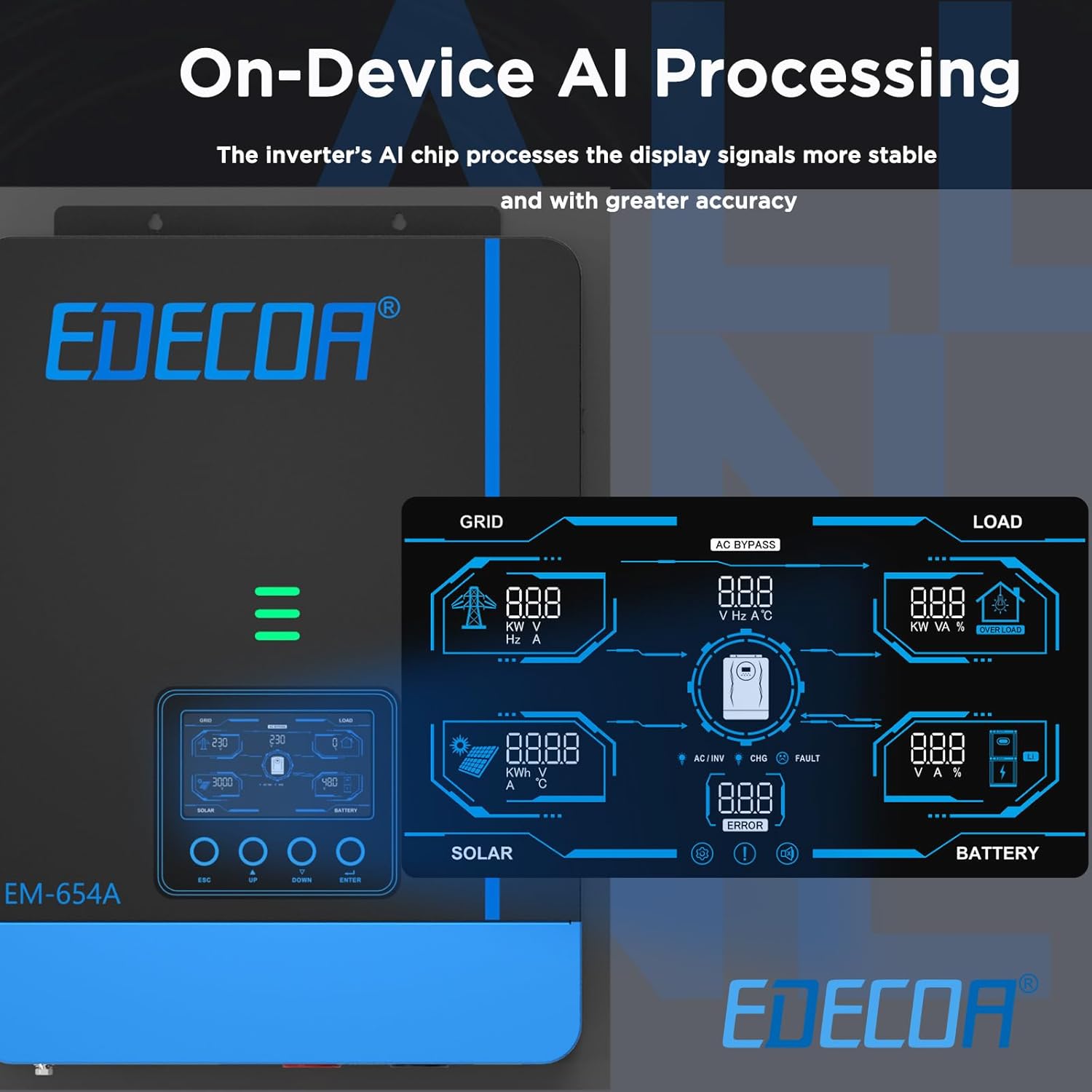

Figura 5.2.1: LCD display interface. The display shows detailed information for Grid, Load, Solar, and Battery, including voltage, current, power, frequency, and error indicators.
Use the touchable buttons (ESC, UP, DOWN, ENTER) to navigate menus and adjust settings. Key settings include:
- Tipu di batterie: Select the correct battery type (FLD, AGM, Gel, LiFePo4) to ensure optimal charging and discharge cycles.
- Corrente di carica: Adjust the maximum charging current from AC and PV sources.
- Uscita Voltage/Frequency: Configure AC output parameters.
5.3 Modi di funziunamentu
The inverter offers flexible operating modes to optimize power usage.
Figura 5.3.1: Output and Charging Modes. This diagram illustrates how the inverter prioritizes power sources for both load and battery charging.
5.3.1 Output Modes (for Load)
- SBU Mode (Solar > Battery > Utility): Solar power is prioritized for the load, then battery power, and finally utility power if solar and battery are insufficient.
- SUB Mode (Solar > Utility > Battery): Solar power is prioritized for the load, then utility power, and finally battery power if solar and utility are insufficient.
5.3.2 Charging Priority Options
- OSO (Solu Solare): E batterie sò caricate solu cù l'energia solare.
- CSO (Priurità Solare): Solar power is prioritized for charging, with utility power used only if solar is unavailable or insufficient.
- SNU (Solare + Utilità): Both solar and utility power are used to charge the batteries simultaneously.
5.4 Modu ECO
The ECO mode reduces the inverter's self-consumption to less than 15 W, helping to preserve battery life when the inverter is idle or under light load conditions.
5.5 Remote Monitoring and Control (WiFi Module Compatible)
The inverter supports remote monitoring and control via a compatible WiFi module (sold separately) and a dedicated mobile application. This allows users to personalize settings, view real-time system sensors, analyze data, and retrieve system error guidelines.
Figura 5.5.1: EDECOA App for Intelligent Control. The app provides a user-friendly interface for monitoring and managing the inverter's performance.
6. Mantenimentu
Una manutenzione regulare assicura a longevità è e prestazioni ottimali di u vostru inverter.
- Pulizia: Pulite periodicamente l'esternu di l'inverter cù un pannu asciuttu. Assicuratevi chì l'aperture di ventilazione sianu libere da polvere è detriti.
- Cunnessioni: Verificate annualmente tutte e cunnessione elettriche per a tenuta è i segni di corrosione.
- Ispezione di a batteria: Sè aduprate batterie à piombu-acidu, verificate i livelli di elettroliti è e cundizioni di i terminali secondu e linee guida di u fabricatore di a batteria.
- Ambiente: Assicuratevi chì l'ambiente d'installazione resti in i limiti di temperatura è umidità specificati.
Attenzione: Disconnect all power sources before performing any cleaning or inspection.
7. Risoluzione di prublemi
Questa sezione furnisce una guida per i prublemi cumuni. Per i prublemi cumplessi, cuntattate l'assistenza tecnica.
| Prublemu | Causa Possibile | Soluzione |
|---|---|---|
| L'inverter ùn si accende micca | Nisuna cunnessione di batteria; Volumu di a batteriatage too low; Inverter switch off | Check battery connections; Charge battery; Turn on inverter switch |
| Nisuna uscita AC | Overload; Short circuit; Inverter fault | Reduce load; Check for short circuits; Restart inverter; Contact support if fault persists |
| A batteria ùn hè micca carica | PV input too low; AC input not connected; MPPT fault; Incorrect battery settings | Check PV array; Verify AC connection; Check MPPT status on LCD; Adjust battery type settings |
| Avvisu di sopra temperatura | Insufficient ventilation; Ambient temperature too high; Overload | Ensure clear airflow; Move to cooler environment; Reduce load |
8. Specificazioni
Technical specifications for the EDECOA Hybrid Inverter 7000VA/6200W:
| Marca | EDECOA |
| Nome di mudellu | Inverter Hybrid |
| Numero di mudellu | EDECOA-7000VA-6200W |
| Usi di u pruduttu cunsigliati | A casa |
| Fonte d'energia | A energia solare |
| putenza (valutatu) | 6200 W |
| Inverter Power (VA) | 7000 VA |
| A putenza di punta di output | 5600 W |
| Input Voltage | 48 Volts (DC) |
| Uscita Voltage | 230 Volts (AC) |
| Electrical Output Waveform | Pura di sinu puro |
| Capacità di a batteria (cunsigliata) | 200 Ampore-ore |
| Tipu di visualizazione | LCD |
| Dimensioni di l'articulu (L x W x H) | 42L x 30W x 12H centimetri |
| Energy Specifications Met | CE |
9. Garanzia è Support
9.1 Garanzia infurmazione
This EDECOA Hybrid Inverter comes with a Garanzia di u fabricatore di 2 anni. Please retain your proof of purchase for warranty claims. The warranty covers defects in materials and workmanship under normal use. It does not cover damage caused by improper installation, misuse, accidents, or unauthorized modifications.
9.2 Assistenza tecnica
For technical assistance, troubleshooting beyond this manual, or warranty inquiries, please contact EDECOA customer support. Refer to the product packaging or the official EDECOA websitu per l'infurmazioni di cuntattu attuali.
