1. Importanti Instructions Safety
LEGGIU TUTTE LE ISTRUZIONI PRIMA DI USARE. Failure to follow these instructions may result in fire, electric shock, injury, or property damage.
- Cunnette sempre i riscaldatori direttamente in una presa di muru/receptacle. Ùn aduprate mai cù un cordone di estensione o un rubinettu di putenza relocatable.
- Stu riscaldatore hè calda quandu hè in usu. Per evità brusture, ùn lasciate micca a pelle nuda tocca superfici calde.
- Mantene i materiali combustibili, cum'è mobili, cuscini, biancheria, carta, vestiti è cortini à almenu 3 piedi (0.9 m) da a fronte di u riscaldatore è tene li luntanu da i lati è a parte posteriore.
- Hè necessaria una prudenza estrema quandu qualsiasi riscaldatore hè utilizatu da o vicinu à i zitelli o invalidi è ogni volta chì u riscaldatore hè lasciatu in funzione è senza sorveglianza.
- Scollegate sempre u riscaldatore quandu ùn hè micca in usu.
- Ùn operate micca un riscaldatore cù un cordone o un plug dannatu o dopu chì u riscaldatore hà malfunzionatu, hè statu cascatu o dannatu in ogni modu. Scartate u riscaldatore o rinviate à un stabilimentu di serviziu autorizatu per esaminazione è / o riparazione.
- Ùn aduprate micca fora.
- Stu riscaldatore ùn hè micca pensatu per l'usu in bagni, spazii di lavanderia è lochi interni simili. Ùn mai situà u riscaldatore induve pò cascà in una vasca o un altru cuntainer d'acqua.
- Ùn mette micca u cordone sottu à a moquette. Ùn copre micca u cordone cù tappeti, corridori o rivestimenti simili. Disposà u cordone luntanu da a zona di trafficu è induve ùn sarà micca inciampatu.
- Per scollegare u riscaldatore, girate i cuntrolli in OFF, poi sguassate u plug da a presa.
- Ùn inserite micca o permette chì oggetti stranieri entrenu in alcuna apertura di ventilazione o di scarico perchè questu pò causà scossa elettrica o incendi, o dannu u riscaldatore.
- Per prevene un eventuale focu, ùn bluccà micca l'ingaghjamentu di l'aria o l'exhaust in ogni modu. Ùn aduprate micca nantu à superfici molli, cum'è un lettu, induve l'apertura pò esse bluccata.
- Un riscaldatore hà parti calde è arcuate o scintillanti in l'internu. Ùn aduprate micca in spazii induve benzina, pittura, o vapori o liquidi inflammabili sò usati o almacenati.
- Aduprate stu riscaldatore solu cum'è descrittu in stu manuale. Ogni altru usu micca cunsigliatu da u fabricatore pò causà incendi, scossa elettrica, o ferite à e persone.
- Cunnette sempre i riscaldatori direttamente in una presa di muru/receptacle. Ùn aduprate mai cù un cordone di estensione o un rubinettu di putenza relocatable.
- Stu pruduttu pò espone vi à chimichi cumpresi piombu è cumposti di piombu, chì sò cunnisciuti da u Statu di California per causà cancru è difetti di nascita o altri dannu riproduttivu. Per più infurmazione andate à www.P65Warnings.ca.gov.
2. Produttu Finituview
The Garvee Portable Electric Space Heater (Model PTC909A) is a versatile 2-in-1 appliance designed to provide both warmth and air circulation. Its compact size and integrated carry handle make it ideal for various indoor spaces.

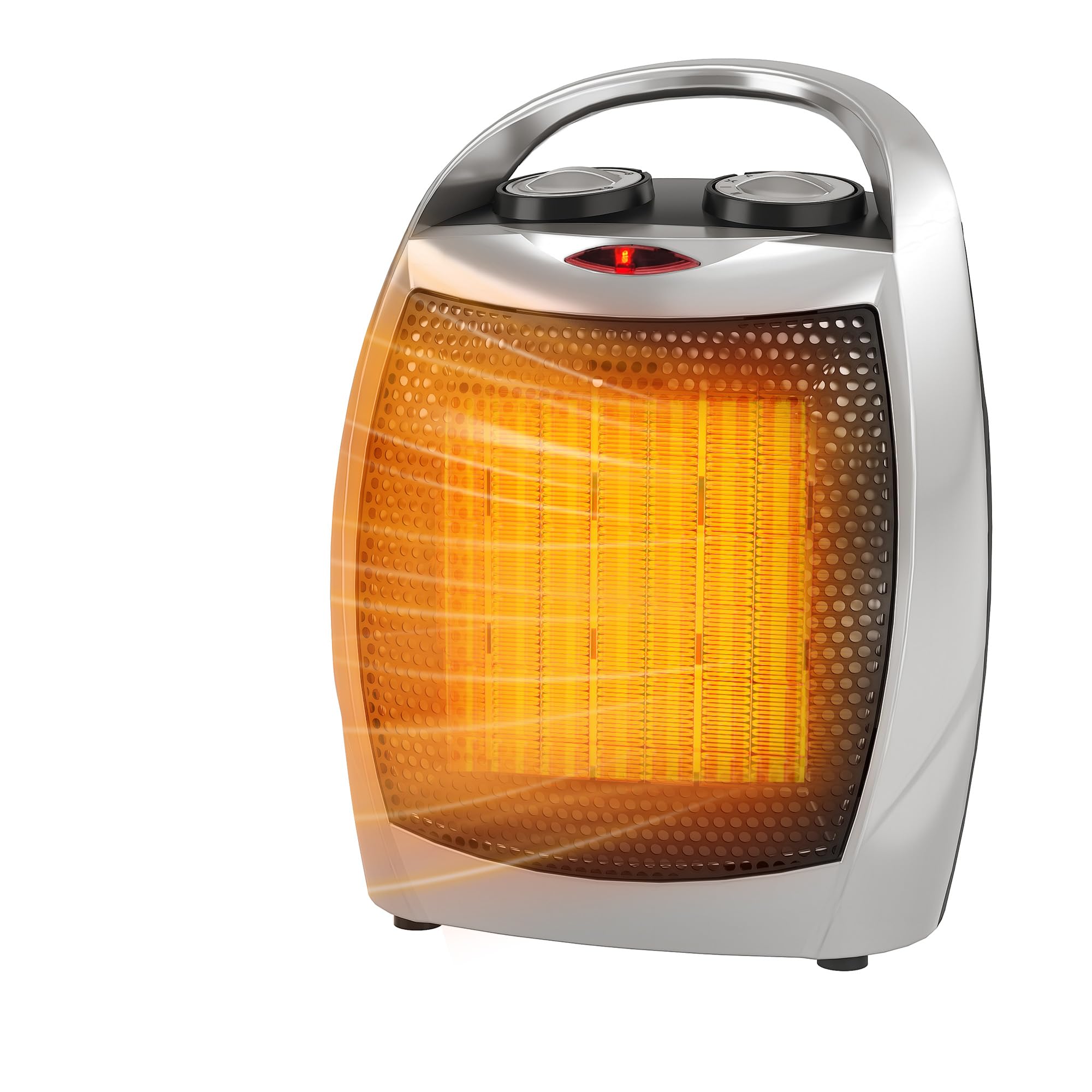

Figure 2.1: Garvee Portable Electric Space Heater
Funzioni chjave:
- Dual Heating Modes: Offers powerful 1500W for rapid heating and energy-efficient 750W for consistent warmth.
- Termostatu regulabile: Allows you to set and maintain your desired room temperature.
- Funzionalità 2-in-1: Provides heat during colder months and a fan-only mode for air circulation in warmer seasons.
- Compact & Portable: Lightweight (approx. 2.7 lbs) with a built-in carry handle for easy relocation.
- Funzionamentu silenziu: Operates at less than 45 dB, suitable for bedrooms, offices, and nurseries.
- Sicurezza cumpleta: Equipped with an automatic tip-over switch, overheat protection, and flame-retardant ABS plastic construction.
Figure 2.2: Advanced ceramic heating technology for rapid warmth.
Figure 2.3: Versatile 2-in-1 design for year-round comfort.
3. Setup
- Imballà: Carefully remove the heater from its packaging. Remove all plastic bags, protective films, and warning stickers from the unit, especially from the heating element and vents.
- Placement: Place the heater on a firm, level, and stable surface. Ensure it is at least 3 feet (0.9 meters) away from any walls, furniture, curtains, or other combustible materials.
- Ventilazione trasparenti: Ensure that the air intake and exhaust vents are completely unobstructed. Do not place the heater on soft surfaces like rugs or bedding that could block these openings.
- Cunnessione di putenza: Plug the heater directly into a standard 120V AC, 60Hz electrical wall outlet. Do not use extension cords, power strips, or surge protectors.
4. Operating Instructions
The Garvee Space Heater features two control knobs on the top for easy operation.
Figure 4.1: Top-mounted control knobs for mode and thermostat settings.
4.1 Power Control Switch Settings (Right Knob):
- O (OFF): Spegne cumpletamente u riscaldatore.
- FAN SOLAMENTE: Activates the fan to circulate air without heat, ideal for warmer months.
- I (LOW Heat): Provides 750 Watts of gentle heat for energy-efficient warmth.
- II (HIGH Heat): Provides 1500 Watts of powerful heat for rapid room warming.
4.2 Setting the Thermostat (Left Knob):
- Turn the left knob clockwise to the highest setting to begin heating.
- Once your desired room temperature is reached, slowly rotate the left knob counter-clockwise until the heater turns off automatically.
- The heater will now cycle on and off to maintain the set temperature, helping to conserve energy.
Video 4.2: Demonstration of Garvee Portable Electric Space Heater controls and functionality.
Video 4.3: Dettagliatu sopraview of Garvee Space Heater's 1500W/750W thermostat and fan features.
5. Mantenimentu
Una manutenzione regulare assicura prestazioni ottimali è longevità di u vostru riscaldatore.
- Pulizia: Always unplug the heater from the power outlet and allow it to cool completely before cleaning. Use a soft, damp pannu per asciugà e superfici esterne. Ùn aduprate micca detergenti abrasivi o solventi.
- Ventilazione: Periodically check the air intake and exhaust vents for dust and debris. Use a vacuum cleaner with a brush attachment to gently remove any accumulated dust. Ensure vents are never blocked during operation.
- Conservazione: Quandu ùn hè micca in usu, cunservate u riscaldatore in un locu frescu è asciuttu, preferibilmente in u so imballaggio originale, per prutegelu da a polvere è i danni.
6. Risoluzione di prublemi
6.1 Heater Does Not Turn On:
- Verificazione di l'energia: Ensure the power cord is securely plugged into a functioning 120V AC wall outlet.
- Selezzione di modu: Verify that the power control switch (right knob) is set to "FAN ONLY", "I" (LOW Heat), or "II" (HIGH Heat), not "O" (OFF).
- Interruttore di sicurezza antiribaltamentu: The heater is equipped with an automatic tip-over safety switch located on the bottom. Ensure the heater is placed on a firm, level surface so the switch is fully depressed. If the heater is lifted or tipped, it will automatically shut off.
- Prutezzione di surriscaldamentu: If the heater has overheated, the internal overheat protection system may have activated. Refer to section 6.2 for reset instructions.
6.2 Overheat Protection Reset:
If the heater shuts off unexpectedly and you suspect overheating, follow these steps:
- Turn the power control switch to the "O" (OFF) position.
- Scollegate u cordone di alimentazione da a presa elettrica.
- Allow the heater to cool down for approximately 10 minutes.
- Ensure that both the air intake and exhaust vents are clear of any obstructions.
- Reconnect the power cord to the electrical outlet.
- Turn the power control switch to the "I" or "II" position, and then the temperature control switch to the highest setting.
- If the heater still does not operate normally after these steps, consult an authorized repair technician.
Figure 6.1: Location of the tip-over safety switch on the bottom of the heater.
7. Specificazioni
| Feature | Detail |
|---|---|
| Marca | Garvee |
| Model No. | PTC909A |
| Voltage | 120 Volts (AC) |
| Frequency | 60 Hz |
| Wattage (Alta) | 1500 W |
| Wattage (bassu) | 750 W |
| Dimensioni di u produttu | 5.5 "D x 9" W x 7 "H |
| Pesu di l'articulu | 2.7 liri |
| Copertura di riscaldamentu | Finu à 200 Sq. Ft. |
| Funzioni spiciali | Adjustable Temperature, Tip-Over Protection, Overheat Protection, Built-in Safety Fuse, Flame-Retardant ABS |
| UPC | 199641075932 |
8. Garanzia è Support
Garvee is committed to providing quality products and customer satisfaction. For detailed warranty information and support, please visit our official websitu o cuntattate u nostru squadra di serviziu di u cliente.
- Websitu: www.GARVEE.com/SUPPORT
- Supportu per email: support@garvee.com
